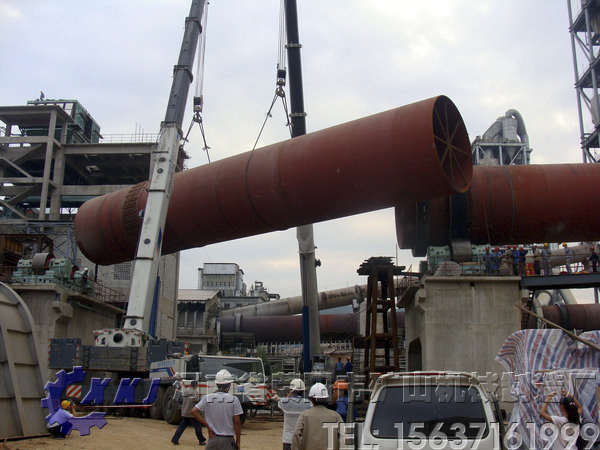

新疆Ø3.4*68m活性石灰石回转窑项目

详细内容：

为新疆某钢铁集团提供的活性石灰石回转窑由客户提供技术要求，我厂负责设计生产。

检验依据：

1、HG-T20566-1994化工回转窑设计规定。

2、HG21546回转圆筒用托轮、挡轮类型与技术条件。

3、回转圆筒进出料箱密封装置类型与技术条件。

4、JC333-91水泥工业用回转窑。

质量检测标准：

1、筒体焊缝符合JB1152中2级。

2、托轮、挡轮运转正常无异常噪音。

3、轮带与托轮不小于工作宽度的75%。

4、两段密封正常，各处螺栓无松动，润滑装置无渗漏。

5、外观涂漆均匀、无裂纹。

主要技术参数：

1、筒体有效直径与长度：Ø3.4*68m

2、安装斜度：3.5%

3、主电机型号：ZNS-315-072，功率250KW

4、支持数量：4

5、设备总重：390吨

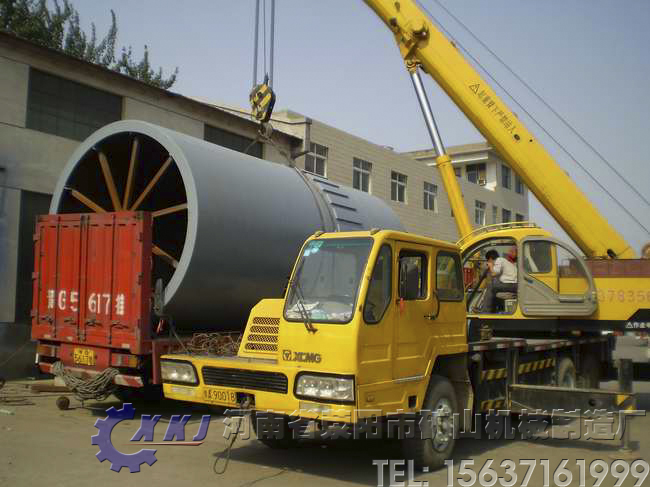

筒体部分：

钢板采用定轧生产的碳钢板，材质Q235，材料不低于GB700有关Q235的各项性能，支持部分和传动部分筒体钢板厚度为50、35mm，其余钢板厚度24mm。筒体制作分段进行，筒体焊接采用自动埋弧焊接，保证机械性能不低于母材。
